Фасади от 3D лазерно сканиране — чертежи, прозорци и площи за проектиране
Многоетажна сграда без актуални чертежи — сканирахме я с лазерен скенер и дрон и изведохме четирите фасади с всички прозорци, первази и плочи. Резултатът са 3D фасади, развити фасадни чертежи и нетни площи по фасади за саниране и проектиране.
Когато една сграда ще се санира, преустройва или проектира наново, първото, което липсва, са точни чертежи на фасадите. Старите проекти рядко отговарят на построеното. Затова заснемаме сградата с 3D лазерен скенер и дрон и от облака от точки изчертаваме фасадите такива, каквито са в действителност — с всеки прозорец, перваз и плоча.
Накратко
- Обект: многоетажна сграда, около 41 × 48 m в план и около 27 m по височина, с четири фасади.
- Заснемане: 3D лазерно сканиране от земята и 758 снимки от дрон по наклонени и площни маршрути.
- Изведени елементи: контурите на фасадите и плочите, всички прозорци и врати, первазите — като 3D линии, разделени по фасади.
- Площи: нетна площ на фасадите (без отворите) — общо около 2 957 m².
- Предаваме: 3D чертеж, развити фасади в DWG, таблица с площите и модел за проектанта.
Как протича работата
- Сканиране. Лазерният скенер заснема сградата от няколко станции около нея — милиони точки с точност от порядъка на милиметри.

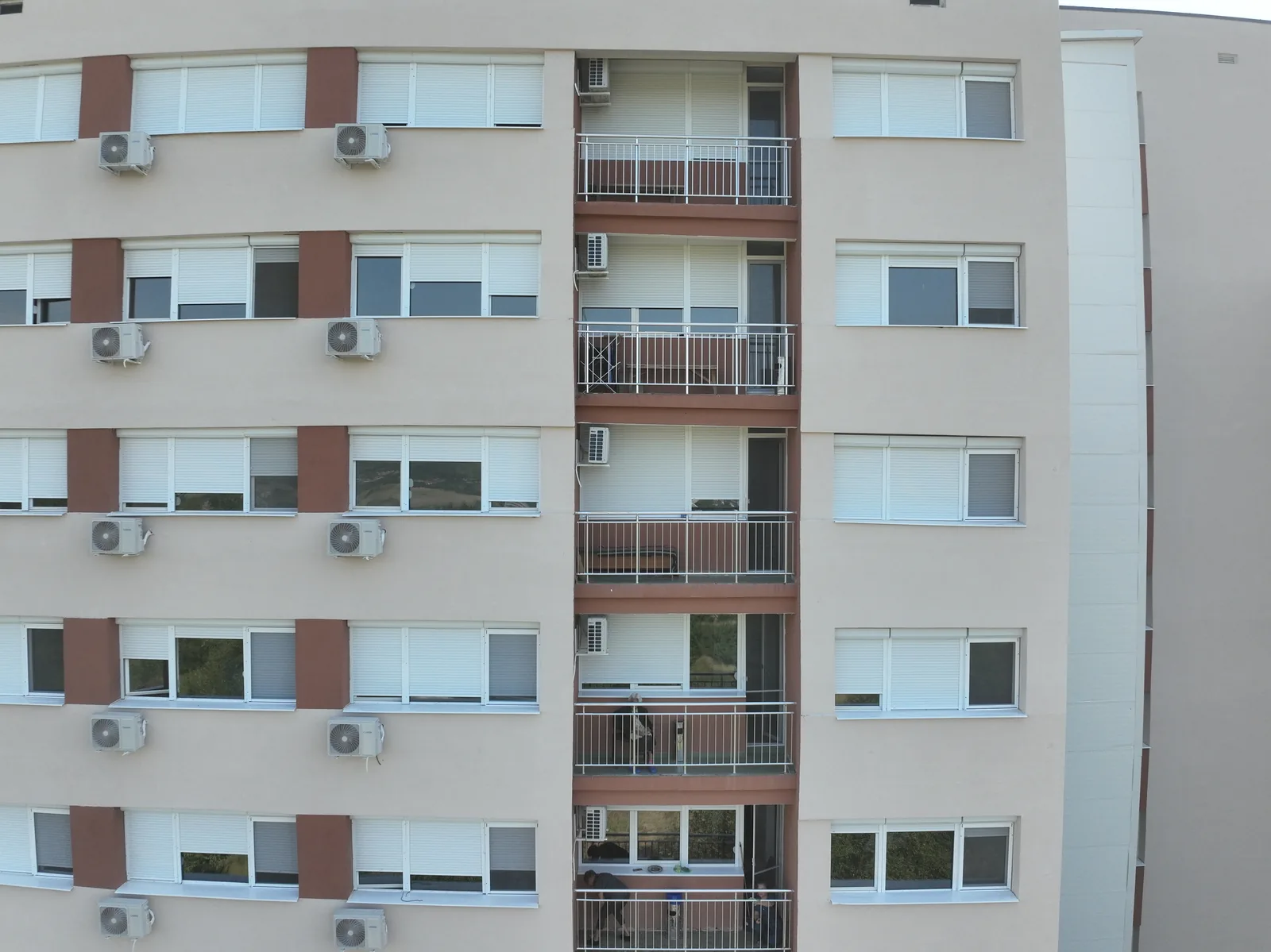

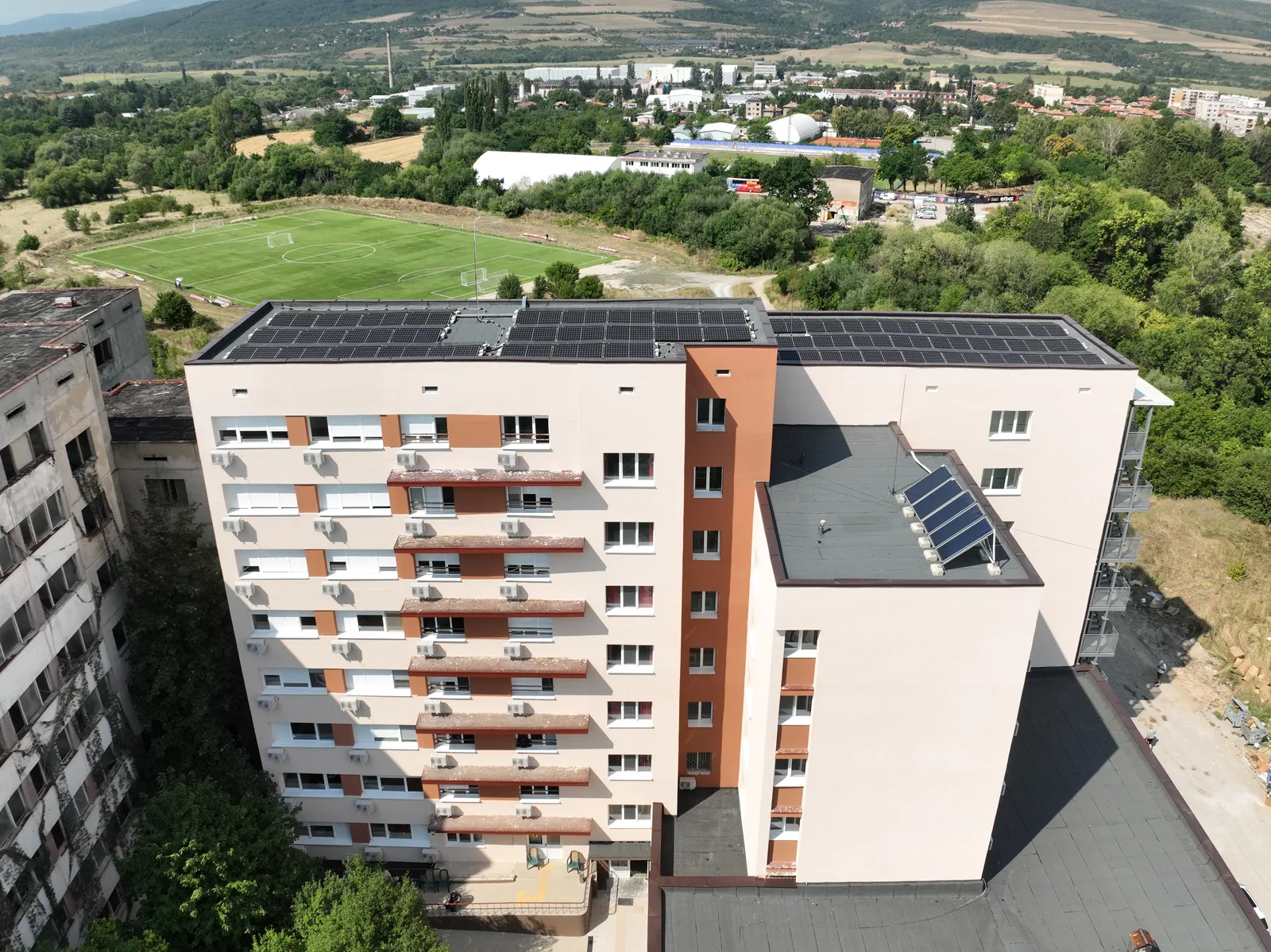

- Снимки от дрон. Покривът и горните етажи, които не се виждат от земята, заснемаме с дрон по наклонени маршрути.
- Обединяване. Сканиранията се обединяват в общ облак от точки в една координатна система; снимките от дрона допълват покрива и горните етажи.
- Извеждане на фасадите. Върху облака изчертаваме контурите, плочите, всички прозорци, врати и первази — всяка фасада в отделен слой.
- Развиване и площи. Фасадите се „развиват“ в равнина, изваждат се отворите и се изчисляват нетните площи.
- Модел за проектанта. При нужда предаваме и 3D модел със стени и прозорци, готов за проектиране на новата фасада.

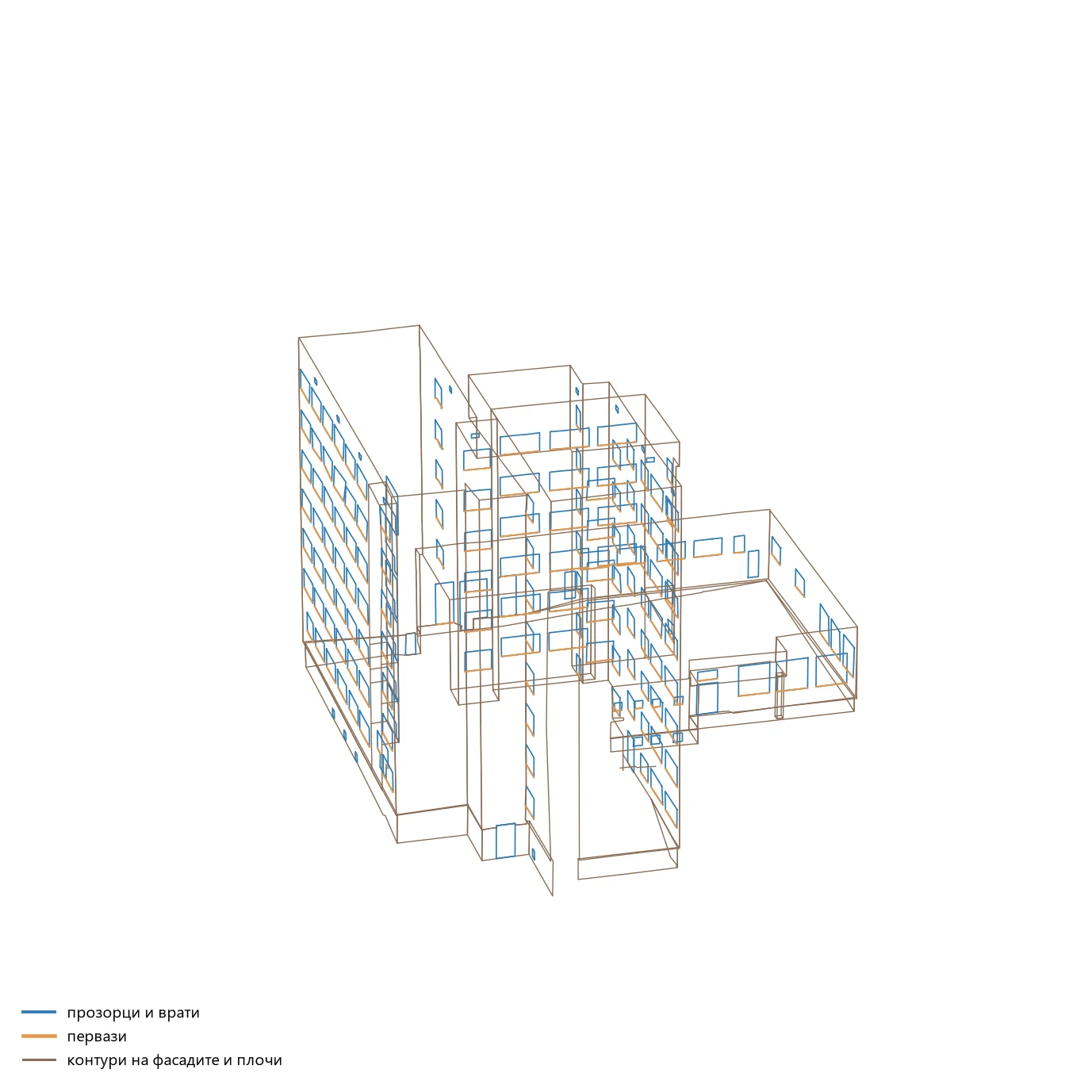

Фасадите в 3D
Изведените елементи са 3D линии, които лежат точно върху стените на сградата. Така се вижда цялата сграда наведнъж, включително крилата, вдлъбнатините и лоджиите, и от тях се взимат размери директно.

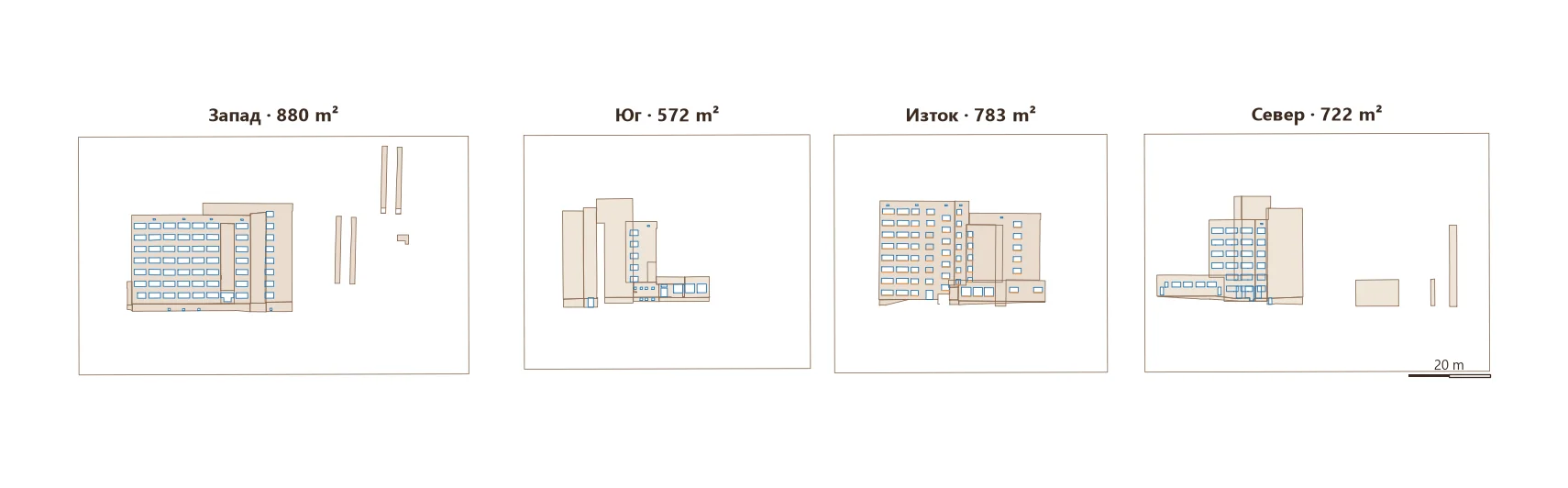

Развити фасади и площи

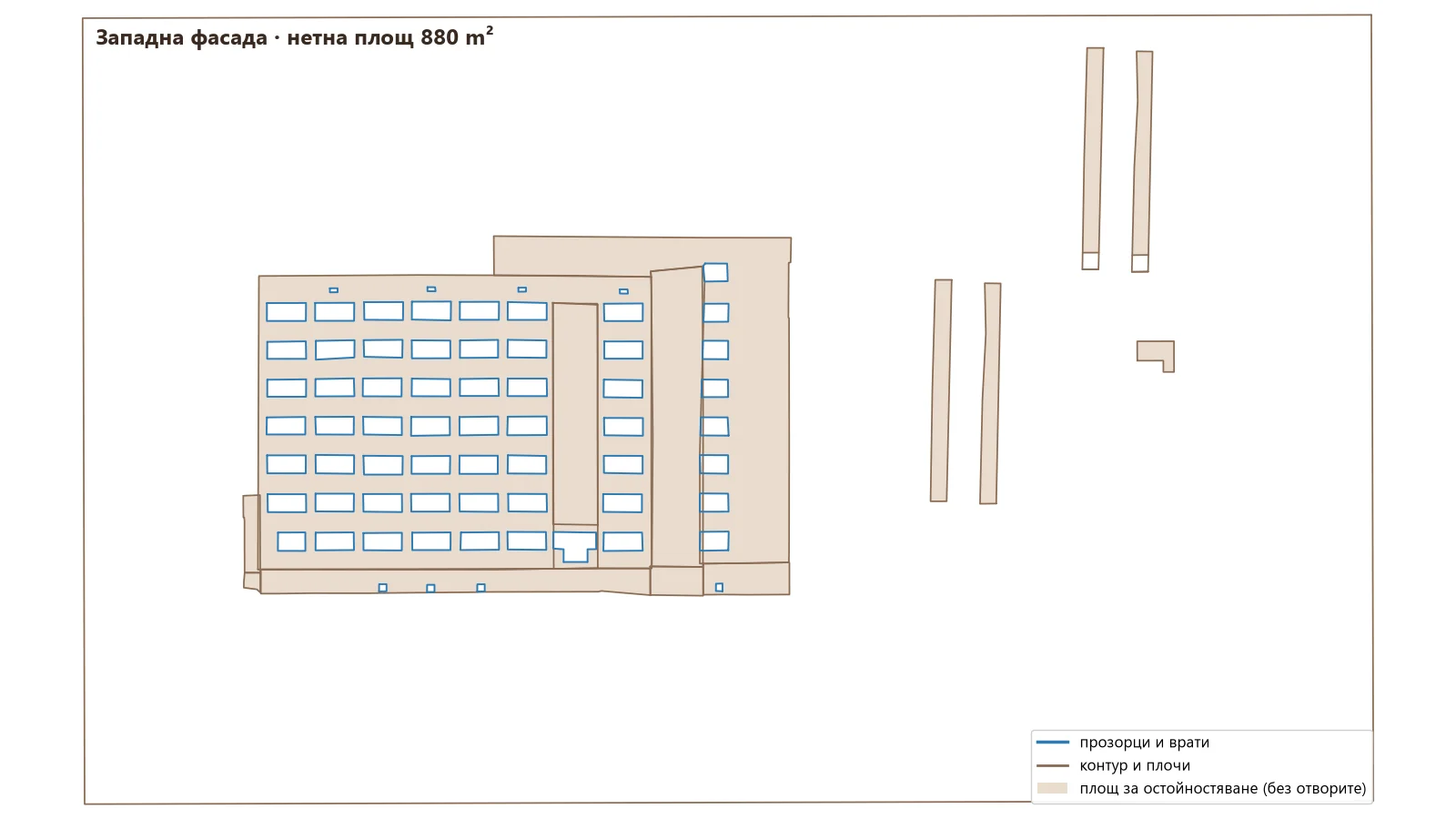

За сметките всяка фасада се развива в равнина. Щрихованата площ е фасадата без прозорците и вратите — точно това, което се остойностява при саниране, мазилка или облицовка. Страниците на лоджиите са развити отделно, за да не се изпуснат.
| Фасада | Нетна площ (без отворите) |
|---|---|
| Западна | 880 m² |
| Източна | 783 m² |
| Северна | 722 m² |
| Южна | 572 m² |
| Общо | ≈ 2 957 m² |
За какво се използва
- Саниране и топлоизолация — точни площи за количествена сметка и оферти, без „на око“.
- Проектиране на нова фасада — архитектът работи върху реалната геометрия, с реалните размери на прозорците.
- Подмяна на дограма — размери на всеки прозорец, преди да се поръча.
- Преустройство и узаконяване — когато няма актуални чертежи на сградата.
- Контрол на изпълнението — сравнение на построеното с проекта.
Какво получавате
| Резултат | Формат |
|---|---|
| Облак от точки на сградата | RCP / E57 / LAS |
| 3D чертеж на фасадите — контури, плочи, прозорци, первази | DWG |
| Развити фасади с щриховани нетни площи | DWG, PDF |
| Таблица с площите по фасади | XLSX / PDF |
| 3D модел със стени и прозорци (по заявка) | по изискване на проектанта |
| Снимки и ортоизображения на фасадите от дрон | JPG / TIFF |
Често задавани въпроси
Защо не е достатъчно да измерим с ролетка?
За една стая — може. За фасада от 2 900 m² с лоджии и десетки прозорци ръчното измерване е бавно, опасно на височина и почти винаги пропуска нещо. Сканирането взима всичко наведнъж, а размерите се проверяват по-късно в офиса, без ново излизане на терен.
Трябва ли достъп до всеки апартамент?
Не. Фасадите се заснемат отвън — със скенер от земята и с дрон за горните етажи и покрива.
Колко точни са площите?
Площите се изчисляват от геометрията, изчертана върху облака от точки, затова отговарят на построеното, а не на стария проект. Когато е нужно, отделни размери проверяваме и с тотална станция.
Имате сграда за заснемане?
Изпратете ни адреса, снимка на сградата и за какво ви трябват чертежите — саниране, проект или подмяна на дограма. Ще предложим схема на заснемане и срок. Изпратете запитване или вижте услугата 3D лазерно сканиране. Вижте и как измерваме равнинността на дъно на резервоар със същата технология.
Обектът накратко, със снимки: Фасади на многоетажна сграда — 3D лазерно сканиране и дрон. Още изпълнени обекти — в Обекти.
Автор: Джи М Инженеринг
